  • opi-170

  • led eip chip wafer의 성능 측정
  •

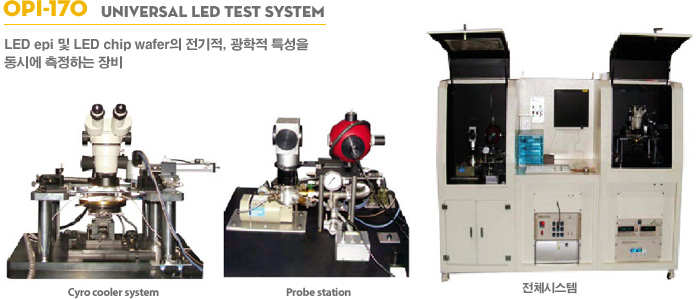

  • ㆍUniversal LED Tester System은 극한의 온도를 제어할 수 있는 Cryo cooler system 부분과 chip의 전광속 혹은 전복사속을
  •    측정할 수 있는 적분구 부분으로 되어 있다.
  • ㆍCryo cooler system은 epi 및 chip wafer의 조각 또는 단품 LED등의 측정시료를 넣을 수 있는 챔버로 10k~380k사이에서
  •    온도를자유롭게 변경하여 샘플의 광학적/전기적 특성을 측정[온도 분해능 0.1℃]
  • ㆍProbe station은 epi 및 chip wafer의 광학적/전기적 특성을 측정
  • ㆍ6인치 적분구는 cryo cooler system과 함께 온도 변화에 따른 광 파워를 측정하여 광전효율을 계산 및 TO캔에 부착된
  •    chip LED의 전광속 및 전복사속 측정
  •
  • 광학적, 전기적 특성을 통합 측정
  •
  • ㆍ광특성 측정 항목
  •    분광특성 : 최고파장, 주파장, 중간파장, 중심파장, 반측폭, 색좌표, 색순도, 색온도, 연색지수 등
  •    광량특성 : 휘도, 광도, 복사도 등
  • ㆍ전기특성 측정항목
  •    순방향 전류, 순방향 전압, 역방향 전류, 역방향 전압 등
  • ㆍ스윕 측정 항목
  •    전류-전압, 전압-전류, 전류-광특성, 온도-전기특성, 온도-광특성
  • ㆍ고감도, 고분해능 분광기를 이용한 분광특성 측정
  • ㆍ적분구형 입력광학계를 이용하고 분광기를 이용하여 PD를 실시간 색 보정함으로써 정확하고 안정적인 광파워 측정
  • ㆍ고속, 고정밀 4채널 소스미터를 이용한 전기특성 측정
  • ㆍ전류인가 및 측정은 3A까지 가능하며 연속 및 펄스 형태 출력


  • 연구개발, 품질관리. 신뢰성 측정에 최적
  •
  • ㆍ전류-전압, 전압-전류, 전류-광 Sweep측정.
  • ㆍ온도 및 시간에 따른 광학적, 전기적 특성 측정.
  • ㆍ다양한 분광영역(UV, UV-VIS, VIS, VIS-IR)선택.
  • ㆍKeithley2420 Sourcementer를 이용한 다양한 전원(전압,전류, 펄스) 인가 및 측정범위 선택가능
  • ㆍ사용자 요구사항에 맞는 특별한 기능 추가가능(선택사항)
  •
  •
  • 편리한 사용자 환경
  •
  • ㆍ멀티칩 측정시 각 채널을 개별 측정 또는 모든 채널을 동시 측정
  • ㆍ다양한 조건 측정
  •    반복 Aging Time측정 : 일정시간 샘플을 Aging한 수 1회 측정을 반복횟수 만큼 측정
  •    일정간격 Aging Time 측정 : 일정 시간 샘플을 Aging한 후 일정시간 간격으로 측정
  • ㆍ측정데이터는 광특성/전기특성의 변화를 직관적으로 알 수 있도록 저장(CSV파일)
  • ㆍ시안에 따른 온도의 변화 데이터 저장(데이터, 그림파일)
  • ㆍ측정조건의 관리는 Project파일로 저장 및 불러오기
  •
  • 정확하고 신속한 온도 제어
  •
  • ㆍ국제조명위원회(CIE) 및 KS 규격 측정 모드 제공
  • ㆍ한국표준과학연구원에서 소급된 표준 램프 및 LED로 교정
  • ㆍ한국표준과학연구원(KRISS) 교정인증대행 (선택사항)
  •
  • 기술지원 및 사후 관리
  •
  • ㆍ사용자 중심의 셋업 및 사용설명
  • ㆍ사용자 요구사항에 맞도록 소프트웨어 개발
  • ㆍLED표준화 컨소시엄 및 국제조명위원회, 광도측정클럽 활동을 통해 새로운 측정지식 및 정보제공 서비스
  • ㆍ신속한 A/S가능
  •
  • Specifications
    Voltage Range ±1μV ~ ±105V
    Current Range ±100pA to ±3.5A, ±10A[Pulse Only]
    Setting Temperature 9K to 390K Resolution 0.1℃
    PD Temperature 20℃ to 30℃ 중 선택, 고정
    Spectrometer 350 to 900nm, 2048 CCD array Type
    Optical Head 50mm integrating Sphere
    Photodiode 350 to 900nm, 10㎡ Area
    Dimension 2,400mm[W] x 1,200mm[D] x 1,800mm[H]
