  • opi-350
  • LED epi의 EL 특성 측정
  • ㆍ전후, 좌우, 좌우비, 고각, 일사량별 출력값, 기타 전체화면 등 다양한 특성값을 측정. 수치 및 다양한 그래프화면 출력
  • 1) 극좌표
  • 2) 전후특성 : PHI 0도, THETA -90 ~ 90도 회전/ 데이터
  • 3) 좌우특성 : PHI 90도, THETA -90 ~ 90도 회전/ 데이터
  • 4) 좌우비 : THETA 30도, PHI -90 ~ 90 회전/ 데이터
  • 5) 고각 : THETA 지정각도에서 PHI를 360도 회전/데이터
  • 6) 일사량: THETA, PHI각도에서 QTH램프 전류 변화-데이터
  • 7) 채널별 : 측정채널 사용자 선택, 1회 측정 시 1개 채널

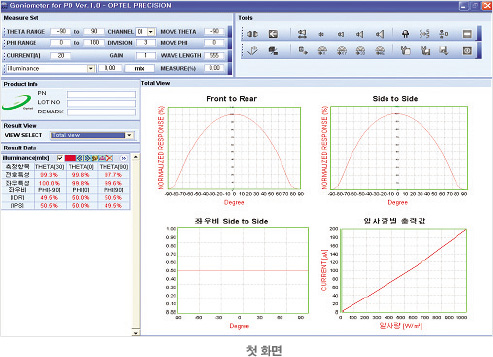

  • 8) 전체화면(1~5항목)
  • ㆍ사용자의 편의성이 최대한 고려된 소프트웨어 환경 제공
  • * 추가측정화면
  • 1. X측정(단일측정) : PHI를 사용자지정 각도로 고정 후 THETA를 -90~90도 회전하면서 데이터측정 (PHI:30도/60도)
  • 2. XY측정(연속측정) : PHI를 각각 0도, 90도로 하고, THETA를 -90~90도 회전하면서 데이터측정(PHI:0/90)
  • 3. 3D측정(연속측정) : PHI를 일정각도로 등분하여 THETA를 -90~90도 회전하면서 데이터측정. (예, PHI 0/60/120/180도)
  • ※ 측정된 모든 데이터는 래프 또는 데이터(수치)로 표시
  • 뛰어난 사용자조건설정 기능
  • ㆍ각 항목측정시 사용자가 원하는 간격, 원하는 측정조건 설정기능
  • ㆍTherta/Phi 이동속도 및 측정시간설정, 추가 필요항목 옵션처리가능
  • 정밀한 구조, 안정적 광원 및 전원공급
  • ㆍ다양한 수광소자를 정확히 정렬 및 고정하는 XYZ 마이크로미터
  • ㆍ광원을 진동없이 부드럽게 회전시키는 모터와 광원의 열 방지 fan/방열판 부착 등
  • ㆍQTH Lamp와 컴퓨터로 제어가능한 전원공급기 제공

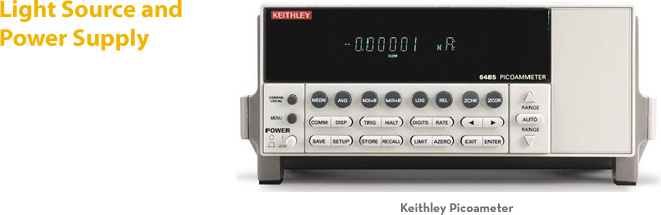

  • ㆍ1pA까지 측정가능한 Keithley Picoammeter 사용





  • 테이터의 다양한 저장 및 활용성
  • ㆍARM 및 PD 회전으로 2D 및 3D 측정
  • ㆍBMP,CSV, 기타사용자지정포맷 등 다양한 형태로 저장 및 출력가능
  • ㆍ기본 Spec의 데이터와 사용자지정각도의 데이터를 같이 저장가능
  • ㆍ각 결과 그래프화면은 사용자지정화면으로 전환/이동이 용이함





  • 전문기업의 기술서비스
  • ㆍ사용법 및 추가옵션기능에 대한 신속한 대응
  • ㆍ광측정클럽 및 국제조명위원회 위원활동을 통한 광측정관련
  • ㆍ최신정보를 제공
  • light source and power supply
  • Light Source
  • ㆍQTH Complete Calibration Source : 45~300W
  • ㆍColor Temperature : 2800~3050 K
  • Power Supply
  • ㆍAC Mains Input : 95-132 VAC/4.5A max, 190 - 264 VAC/3A max, 56/60 Hz
  • ㆍDC Current Output : Adjustable from 3.00-24.00A, In 0.01A increments
  • ㆍ DC Power Output (see note) : Adjustable from 40-300W, In 1W increments
  • ㆍDC Voltage Output : Load dependent, 50V max
  • ㆍLight Output Ripple : Typically 0.05% R.M.S
  • ㆍMeter Accuracy : ±0.1% of full scale
  • ㆍSine / Load Regulation : ±0.05%
  • ㆍOperating Temperature : 10-40˚C
  • ㆍWeight : 20lbs
  • 기술지원 및 사후관리
  •
  • Range 51/2Digit
    Default
    Resolution    		 ±(%rdg.+offset)
    18°~28°C, 0~70% RH    		 Typical
    RMS Noise    		 Analog
    Rise Time
    2nA 10fA 0.4%+100fA 20fA 8ms
    20nA 100fA 0.4%+1pA 100fA 8ms
    200nA 1pA 0.2%+10pA 1pA 500μs
    2μA 10pA 0.15%+100pA 10pA 500μs
    20μA 100pA 0.1%+1nA 100pA 500μs
    200μA 1nA 0.1%+10nA 1nA 500μs
    2MA
    		 10nA 0.1%+100nA 10nA 500μs
    20mA 100nA 0.1%+1μA 100nA 500μs
