  • opi-530
  •
  •
  • ㆍOne Click 만으로 일련으로 설정된 모든 온도조건, 광측정조건, 전기특성 측정조건을 순차적으로 자동 수행
  • ㆍ측정 가능한 레이저다이오드 종류
  •  - DIL (Dual in Line), Mini-DIL, 13-pin/14-pin Butterfly,
  •  - 20-pin/26-pin Butterfly 등의 Laser Diode TYPE
  • ㆍ측정항목 - Laser Diode의 전체 스펙트럼 파형
  •  - LD의 환경 온도 조성/측정,
  •  - LD의 구동 전류값, LD의 광파워값, 내부 PD의 전류값
  •  - 내부 PD의 Bias값 인가/측정, 내부 PD Gain 과 Offset의 저장
  •  - LD Peak 파장, 전류/전압/광량 불연속점 Kink의 위치 측정
  •  - Slope Efficiency, 전류 Threshold,
  •  - 전류 증가에 따른 구동 전압 그래프, 1차 미분 그래프,
  •  - 광 파워 그래프, 내부 PD 전류 그래프, Sweep 그래프들
  • ㆍLD 패키지의 급변 전류에 의한 손상을 막기 위한 Slow Current Increment / Decrement 기능
  •
  •
  •
  • 주변 온도에 따른 LD의 L-I-V 특성 측정
  •
  • ㆍ℃ ~ 80℃ 사이에서 온도를 자유롭게 변경하여 측정 샘플의 광학적/전기적 특성을 측정 [온도 분해능 0.01℃]
  • ㆍ전류인가 및 측정은 5A까지 가능 (2440 채용시)

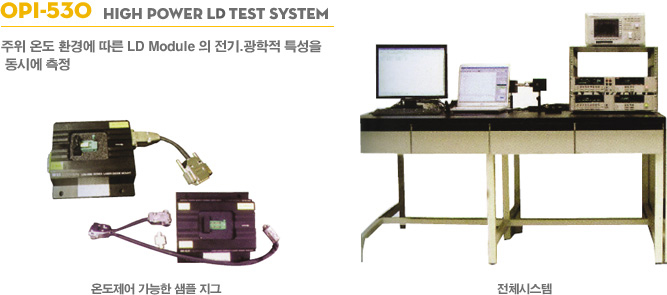

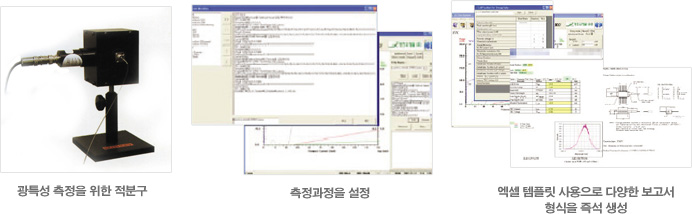

  • ㆍLD 패키지 온도 조절과 전원 공급을 위한 LD Mount 와LD 광입력을 위한 2인치 적분구를 이용하여 측정
  •
  •
  •
  • PD 색보정
  •
  • ㆍSpectrum Analyser 와 연동하여 LD의 정확한 색역을 파악함으로 PD의 정확한 반응값을 얻도록 PD 색보정 계수를 적용
  •
  • R&D, 신뢰성 측정에 최적
  •

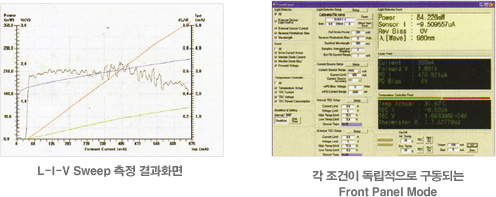

  • ㆍ전류-전압-광 Sweep 측정
  • ㆍFront Panel mode 를 이용하여 즉각적인 R&D 용 측정이 가능
  • ㆍ온도에 따른 광학적, 전기적 특성 측정
  • ㆍKeithley Sourcemeter를 이용한 다양한 전원인가 및 측정범위 선택 가능
  • ㆍ다양한 맞춤 어댑터의 제공
  • ㆍ사용자 요구사항에 맞는 특별한 기능 추가 가능(선택사항)
  •
  • Story Mode
  •
  • ㆍ다양한 측정 조건을 Customize 하여 저장해두고, 다양한 LD 패키지에 대해서 측정이 가능하며, 다양한 온도 변화 조건을
  •   저장하고, 그 저장된 설정에 따라측정
  •
  • 보고서 생성
  •
  • ㆍ측정 결과는 CSV 등으로 저장할 수 있으며, 그 결과를 엑셀 자동화를 통한 Export 기능으로, 사용자가 원하는 보고서 형태를
  •   가지는 엑셀 템플릿에 데이터를 통합시켜 보고서를 생성할 수 있다
  • ㆍ여러 측정 항목들에 대해서 템플릿에 맞추어 측정 항목의 위치를 편집 가능
  •
  • ㆍ국제조명위원회(CIE) 및 KS 규격 측정 모드 및 측정값
  • ㆍ한국표준과학연구원(KRISS) 교정인증대행 (선택사항)
  •
  • 기술지원 및 사후관리
  •
  • ㆍ사용자 중심의 셋업 및 사용설명
  • ㆍ사용자 요구사항에 맞도록 소프트웨어 개발
  • ㆍ표준화 컨소시엄 및 국제조명위원회, 광도측정클럽 활동을통해 새로운 측정지식 및 정보제공 서비스
  • ㆍ신속한 A/S 가능
  • ㆍ다양한 형태의 샘플을 측정하기 위한 지그를 신속히 지원
  •
  • Specifications
    Voltage Range ±0.2V ~ ±40V
    Current Range ±10μA to ±5A,(2440 Only)
    Control Temperature 0℃ to + 80℃ Resolution 0.005℃
    Sweep Measure Speed
    		 Resolution : 1fA
    Source/Sink Limit ±10.5V @ ±5025A, ±42V @ ±1.05A(:2440)
    Dimension 1,170mm(W)x1,022mm(D)x1,367mm(H)
  •
